功能模块介绍​

为您提供：Simulia产品全功能模块简介，可跳转查看模块详细信息

打包产品

ABAQUS

POP包

Abaqus 结构产品组合包，包含以下4个组合产品，详细价格联系客服
  • Abaqus/CAE；
  • Abaqus/Standard；
  • Abaqus/Explicit；
  • CEL, SPH, DEM,EMAG
  • 疲劳分析；
  • 耐久性预测
  • 结构与流体优化；
  • 概念及详细设计；
  • 拓扑、尺寸、形状、流道优化
  • 设计/运行时网关；
  • 应用程序组件；
  • 过程驱动程序

打包产品

ABAQUS

行业包

仅针对建筑工程与能源行业的特殊 Abaqus 优惠包，包含以下6个模块，详细价格请联系客服
平台基础模块，提供基本的系统登陆，权限的更改设定、人员设定，邮件系统集成，其他数据管理系统集成，底层数据关联等系统应用的基本功能。

兼容传统仿真工具软件和 3DEXPERIENCE 平台仿 真模块的求解 Token

Abaqus 前后处理器
允许把 3DE 上的求解 Token ( SET)转化为传统 Abaqus 的求解 Token
允许从 3DE 端打开 Abaqus 界面进行前后处理和求解工作，并管理仿真模型和结果文件等；此外支持与 CST、Simpack、Wave6 和 XFlow 的类似功能。
允许把 3DE 上的求解 Token(SET)转换为 Isight 的求解 Token

打包模块

ABAQUS

Abaqus

Abaqus 有两个主分析模块——Abaqus/Standard 和 Abaqus/Explicit， Abaqus 也包含一个具有交互作用的图形模块——Abaqus /CAE, 它提供了 Abaqus 图形界面的交互作用工具。

Abaqus/CAE 是 Abaqus 有限元分析的前后处理模块，也是建模、分析和仿真的人机交互平台。该模块根据结构的几何图形生成网格，将材料和截面的特性被分配到网格上，并施加载荷和边界条件。该模块可以进一步将生成的模型投入到后台的分析模块运行，对运行情况进行监测，并对计算结果进行后处理。Abaqus/CAE 的后处理支持 Abaqus 分析模块的所有功能，并且对计算结果的描述和解释提供了范围很广的选择，除了通常的云图，等值线和动画显示之外，还可以用列表，曲线等其他常用工具的来完成工程显示。该模块的许多独特功能与特点，例如 CAD 建模方式、参数化建模、适应设计者要求的数据管理系统等极大的方便了 Abaqus 的使用者。

Abaqus/Standard 是一个通用分析模块，它能够求解广泛的线性和非线性问题，包括结构的静态、动态、热和电反应等。对于通常同时发生作用的几何、材料和接触非线形采用自动控制技术处理。Abaqus拥有 CAE 工业领域最为广泛的材料模型，它可以模拟绝大部分工程材料的线形和非线形行为，而且任何一种材料都可以和任何一种单元或复合材料的层一起用于任何合适的分析类型。

Abaqus/Explicit 是利用对事件变化的显示积分求解动态有限元方程。该模块适合于分析向冲击和爆炸这样短暂、瞬时的动态事件，对高度非线性问题也非常有效，包括模拟加工成形过程中改变接触条件的问题。以上两种分析模块输入文件的基本格式是相同的，他们的输出是相似的。

Abaqus/Design 是一个可选择的附加产品，用于设计灵敏度（DSA）。设计灵敏度用于预测设计发生变化时对结构响应产生的变化。

Abaqus/Aqua 是另一个可选择的附加产品，是用于海洋工程。它包括海洋平台和立管分析，J 管道拉伸模拟，基座弯曲计算和漂浮结构研究。稳态水流和波浪效果模拟可以实现对结构加拉，漂浮和流体惯性加载，对于在流体表面以上的结构还可以实现风力加载。

Abaqus/Foundation 提供 Abaqus/Standard 中线形静态和动态分析的功能，价格也大大降低。

Fe-safe 模块的一系列功能可以附加在 Abaqus/Standard 和 Abaqus/Explicit 上应用。他的目的是通过疲劳分析预测部件和系统寿命。

Abaqus 和注塑模拟软件 MOLDFLOW 之间的接口，可以基于 MOLDFLOW 分析得到的注塑成型后的材料性质和残余应力进行有限元分析。

Abaqus 可将整体模型中不同响应形式的两部分模型分别定义成 Standard 和 Explicit 形式，在分析过程中两个求解器之间不断地相互传递数据，因此不需过多地简化模型就可以准确并有效地模拟大规模的复杂模型。

拓扑优化、形状优化、钣金件厚度优化、钣金件加强筋优化。都支持接触、几何非线性和材料非线性。一般通过 5-50 次设计循环将获得满意结果，优化后的几何模型还可以通过 Abaqus/CAE 导出为 STL 文件或者 INP 文件，供设计使用。

用户可以创建拥有详细规范结构外形和缠绕设计参数的模型，可进行沿纤维方向应力和应变的后处理。允许用户定义椭圆形、球形、测地形状，或通过表建立独立点。另外，还可通过已有的部件来创建缠绕基体的几何模型。

频率/屈曲；NVH；子结构；AMS求解器

AbaqusStandard vs. AbaqusExplicit

ABAQUS许可和Token

Abaqus 配置包：QXT、 QAX介绍​

支持Abaqus 及其扩展组合包（Extended Products ：Isight, Tosca and FeSafe)的 GUI运行的包，统称为QAX ，而支持Abaqus 及其扩展组合产品运行solver的包，统称为QXT ，由于目前销售策略已经全部取消其他所有的包，包括最完整的QXP,(QXP= =10 QXT tokens +1 QAX token),现在只剩下QXT， QAX包，这意味着：我们将不能够采用QXP =10 QXT tokens +1 QAX token的组合模式，而是分开采购，现在问题就变得简单起来了。
对于客户最终需求，我们将采用单独采购QXT， QAX的方式来实现，换句换说：我们可以单独给客户提供solver求解器的QXT，也可以单独提供给用户只支持软件环境界面的GUI对应的QAX，值得注意的是： QXT的token数也不再受到等式QXP= 10 QXT tokens +1 QAX token中10的约束，而是按照公式或者配置表里面的对应数值来确定数值来确定，比如1核，token，或者4核8token。

客户在多核CPU并行方面的扩展需求,可以通过以下公式来推算：
abaqus2

代表所需token数

abaqus3

代表CPU核心数

Abaqus求解器token计数表和模块功能对照表​

表1：Abaqus求解器token对照表

求解器12481216243264128
核心数结构隐式/显式56812141619212838
AMS大规模模态10101012141619212838
表2：目前可采购的独立包模块
代码 QXT QAX
描述 适用范围  Abaqus，Isight, Tosca and FeSafe Abaqus，Isight, Tosca and FeSafe GUI
模块功能 求解器模块token，支持solver对提交工作进行计算 Abaqus，Isight, Tosca and FeSafe GUI 操作界面
可否拆分独购 是 是
消耗token数 最小5 QXT tokens 1 QAX token

表3：Abaqus不同的分析包

产品包名称模块注释
Abaqus 分析包QAP1QAE+5QAT，最少5个Token
QAT
QAE
QVW
Abaqus 产品包QPP最少5个Token
QATAbaqus/CAE=4Token
Abaqus/View=2Token
Abaqus 扩展Token包QXP1QAX+10QXT，最少10个Token
QXT
QAXAbaqus/CAE/View
Isight design/Runtime Gateway
Abaqus 扩展产品Token包QYP最少10个Token
QYTAbaqus/CAE=4Token
Abaqus/View=2Token
Design Gateway=3Token
Runtime Gateway=1Token

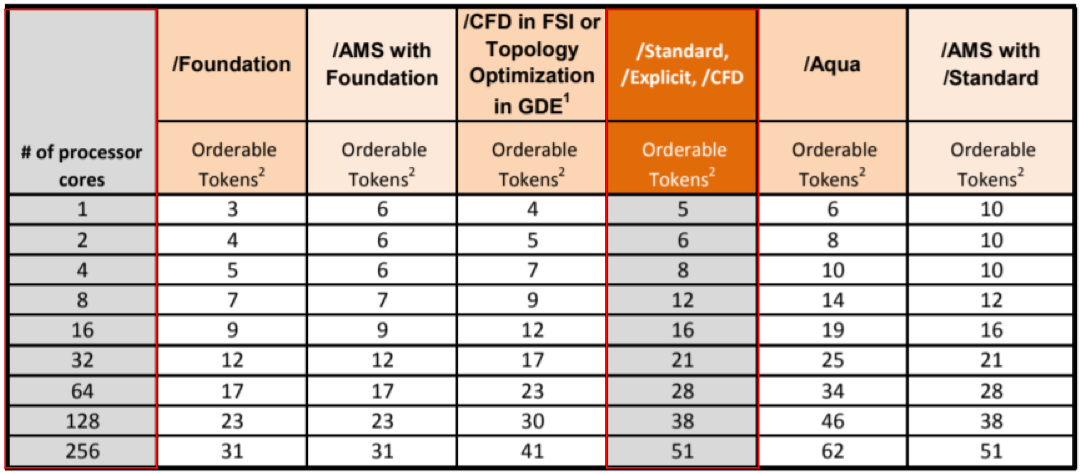

表4：求解器Token和CPU核数的关系表（其中16核并行计算，需要16个Token）

ABAQUSAbaqus包含的Standard/Explicit 双求解器与应用场景​

Abaqus 双求解器功能介绍​

方便灵活的用户子程序，生成用户特殊的单元、材料、摩擦、约束和载荷等
通用有限元分析程序，线性和非线性、时域和频域分析功能，同时还可进行热分析、声学分析或者机构的多体运动模拟，以及各种耦合分析
自动接触(General Contact)提供简单和稳定的接触建模方法
多种材料本构模型；强大的接触功能，包括通用接触和接触对的接触功能。自动接触(General Contact)提供简单和稳定的接触建模方法也可进行特殊过程模拟，如金属成型大变形和回弹等。
完全耦合的热力学分析
运用ALE技术创建自适应网格（模拟几何体的移动与位移）
冲击和水下爆炸分析功能，具备良好的高频应力波传递响应能力。
CPU并行处理技术，包括SMP和DMP系统。高效的直接求解和迭代求解器,

Abaqus软件的分析场景应用​

非线性和瞬态分析，复杂曲面、轴面，球面接触非线性问题。
接触, 塑性变形失效, 断裂和磨损, 复合材料, 超弹性等
结合了刚体, 线性柔体, 和完全非线性柔体模拟各种连接件等。热力耦合,流固耦合 。
汽车碰撞, 电子器件跌落, 冲击和失效等，制动系统尖叫声分析，稳态滚动轮胎的分析，水下爆破等。
汽车运动, 高速机械, 微机电系统MEMS, 航空航天机构, 医疗器械等。
多体动力学和机构运动模拟，发动机非线性有限元分析的技术突破，非线性柔性运动机构。
应力, 振动, 声场, 岩土力学, 压电效应分析等

打包模块

CST

CST Studio Suite Frontend

此包用于多人同时操作、扩展共享完整的UI环境包（必须有一个CST STUDIO SUITE Package 作为基础）的授权，通常是一个token对应增加一个共享数，对于基础环境包CST STUDIO SUITE Package，已经具备自己独立的一个UI环境界面。 此包的token又分为浮动和固定两种授权模式：其中 5CP-S2F为浮动共享模式，5CP-S2F-N为固定扩展模式

CST STUDIO Suite Package

一个完整的包，包括各个工作室和求解器，具备建模、求解及结果后处理的完整功能，能够覆盖绝大多数的应用

Acceleration Token

加速口令，用于进行GPU、MPI、多核并行、DC等高性能计算

CST的Acceleration Token与GPU的关系

对于CST Acceleration Token加速只看CPU和GPU卡的数量，不看核数,可被加速GPU卡的数量与token的关系如下

表3：Acceleration Token与GPU卡数目对应关系表

token012345678910
GPU卡的数目01248163248648096

打包模块

Wave6

统计能量分析（SEA）适用于中高频振动/声学问题的仿真。Wave6采用了推广的SEA理论，能够更准确地模拟波传播，最终获得更精确的SEA模型。Wave6提供完整的几何引擎，自动化工作流程和流程化模板，能够自动化SEA模型构 建过程，使SEA分析更准确和易于使用，轻松集成到现有设计流程中。

边界元法适用于低频下有界或无界声学空间中的声传播问题。尤其适合于将声辐射引入无界空间的声学问题。Wave6能够根据现有的几何形状自动创建大规模全耦合声学 边界元模型，包括：自动化声学空间提取，自动化表面网格 划分和自动创建非匹配连接。Wave6拥有先进的BEM求解技 术，能实现快速高效的计算。此外，结合Wave6的BEM和 SEA，可以创建大尺度的高级风噪模型。

声学有限元适用于低频下有界声学空间的声传播问题。Wave6提供声学有限元模型自动化建模求解功能，也支持导 入第三方有限元网格或CFD网格。Wave6提供丰富的声学单 元库，保证用户可以轻松分析温度和压力变化导致的声学特 性变化。Wave6还提供高效率的APML方法，利用有限元方法 求解声辐射问题，提升计算效率。

结构有限元适用于低频下结构部件的振动问题。Wave6包含直接创建结构有限元模型的功能，也支持从第三方有限 元软件导入模型和模态分析结果。Wave6提供结构单元库， 以及精确建模粘弹性层压板和复合材料的功能。
