很多公司的信息中心和设计部门并不了解SolidWorks对计算机硬件和操作系统的需求,也不清楚 SolidWorks不同模块对计算机硬件需求的区别,经常出现花大价钱购买的计算机/图形工作站其实没有必要。
一、计算机软硬件的选择
SW 3D是它最优秀的产品,我们以3D CAD为例,为了使三维软件顺畅运行,需要配备与设计、计算规模相当的计算机硬件,相关硬件对SolidWorks性能的影响由大到小排序如下:
内存>CPU>显卡>硬盘和显示器
下面分别阐述,并在最后给出建议,你们看钱包酌情选择。
内存
对于复杂零部件和有限元分析而言,三维软件对内存的需求很大,一旦物理内存不足,系统将自动启用虚拟内存。由于虚拟内存位于硬盘上,所以运算效率会大大降低, 并且出错率大大增加。以HPZ400工作站进行某次有限元分析为例,当物理内存耗尽,系统启动虚拟内存前后,监控到的数据读写的硬错误率由0次/秒激增到最大900次/秒,不仅大大降低分析的效率,也为结果的可靠性带来隐患。
(1)三维结构设计对内存的需求。
具体的需求跟设计产品复杂度和设计方法有关(初学者和专业者的区别),例如采用自下而上(Bottom-Up)设计方法,对内存的需求如下。
4G:单一零件特征<200个,单一装配体包含零件数 <1000个。
8G:单一零件特征<1000个,单一装配体包含零件数 <10000个。
12G以上:单一零件特征>1000个,单一装配体包含 零件数>10000个。
(2)有限元分析对内存的需求。
对于SW Simulation(仿真)入门级分析而言,4G内存也能满足需求,但是对于大自由度的复杂问题,划分网格、求解和结果显示都需要更多的内存。 例如,使用直接解算器(Direct Sparse solver)求解20万自由度的静态算例,最多时需要1G内存。对于64位操作系统而言,4G内存的最大极限是求解800万自由度的算例(采用FFEPLUS结算器)。大家可以用以下方法估算求解时内存的需求量:直接解算器,每200个自由度需要1M内存;FFEPLUS结算器,每2000个自由度需要1M内存,具体需求的数量根据分析类型的不同会略有不同。有限元为主要任务的计算机推荐标准配置12G或24G 内存。
当文档在SolidWorks中打开时,其数据就会被加载到内存当中,你需要足够的内存避免SolidWorks去使用物理硬盘(虚拟内存),内存的速率是以MHz为单位的,对于SolidWorks使用来说内存的容量是越大越好的,主要选择因素是根据预算来选择,一般来说速度越高越新的内存价格会越高。目前来说购买8-16G大小的内存是性价比最高的选择。如果是使用SolidWorks进行大规模分析计算或者是渲染计算,我们建议同时使用ECC。
推荐:使用最小8G的DDR3或者DDR4内存。
CPU
三维结构设计和有限元分析对CPU的需求都比较高,CPU的主要参数是主频和核心数量,对于SolidWorks来说,主频的重要性要高于内核的数量。
(1)三维结构设计对CPU的需求。

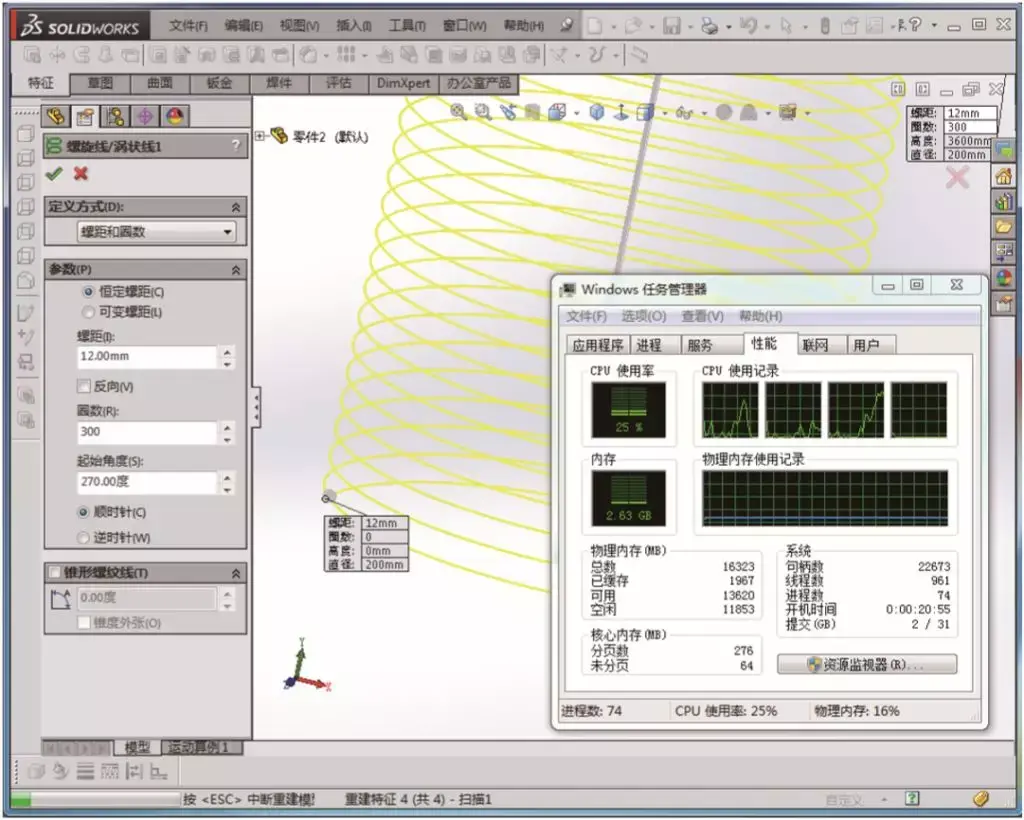

目前,SolidWorks三维结构设计的主模块并不能完全利用双核及以上的CPU,仅能完全利用其中一个内核。因此,以三维结构设计为主选配的CPU时,优先选择高主频的双核四线程CPU。如图1所示三维结构设计能有效利用25%的CPU 资源。如果购买配置支持双CPU,每个CPU具备8个线程的HP Z800工作站进行三维结构设计,您只能利用6.25%的CPU资源,那将造成资金的极大浪费。
SolidWorks的渲染和PDM模块可以有效的利用多核CPU,例如:选择四核CPU,SolidWorks的渲染模块(PhotoView360) 可以同时启用4个内核并行运算,充分利用CPU对渲染进行加速,渲染效率比同主频单核CPU提升近4倍,如图2所示。
三维结构设计为主要任务的计算机推荐标准配置主频3.0以上、双核四线程的CPU。
(2)有限元分析对CPU的需求。
有限元分析数据计算的需求十分巨大,对CPU的要求也很高,对于SolidWorks Simulation模块而言,分析的种类和求解器不同,对CPU的利用率也不同,总体而言,选择CPU的准则还是主频优于内核数量。
从SolidWorks2011开始,有限元分析的网格划分器也能有效的支持多核CPU,对于单实体零件的网格划分而言,多核利用率不高,对于多实体零件和大型装配体的网格划分,多核的利用率相对较高一些。 SolidWorks Flow Simulation可以更加高效地利用多CPU或者多计算机并行计算,建议在保证主频的情况下,增加CPU内核数量。结构分析、运动分析为主要任务的计算机推荐标准配置主频3.0以上、双核四线程的CPU。 流体分析为主要任务的计算机推荐标准配置主频3.0以 上、四内核以上CPU或双CPU。
I5/I7 VS Xeon — 志强处理器(Xeon)其主要的优势在于对于错误纠正代码缓存的支持(ECC),此功能可以纠正一些随机的硬件错误并且某些超过6核心CPU在处理分析任务及处理大规模问题时可以得到更好性能。
推荐:使用高频率的4核I5/I7CPU或者是同等级的志强处理器(Xeon)显卡
显卡的性能直接影响SolidWorks旋转、移动和缩放等显示操作,如果显卡性能不能满足需求的话,SolidWorks的部分功能将不可用,软件的操作性体验也会下降。有限元分析前处理对显卡的需求相对较低一些,但是分析结果的后处理(如显示网格、应力云图和探测器等功能)对显卡要求相对比较高。建议选择通过SolidWorks认证的专业显卡。
显卡的种类可大致分为:集成显卡、独立家用显卡和专业绘图显卡,下面分别介绍它们的性能。
(1)集成显卡。
集成显卡集成在主板上,没有专用的显存,需要在系统物理内存上划分出一部分作为显存使用,所以运算效率很低。集成显卡不支持OpenGL运算,3D性能很差。对于采用集成显卡的计算机,SolidWorks会自动启动“软件OpenGL”,所有OpenGL运算将由CPU完成,加重了CPU负担。SolidWorks的放大镜、SpeedPak和RealView等功能将不能使用,并且软件容易出现显示问题或者崩溃的情况。
(2)独立家用显卡。
独立家用显卡有独立的显存,游戏性能较好,但是仅支持部分OpenGL指令,复杂OpenGL运算指令还是需要由 CPU完成。独立家用显卡不支持RealView功能,部分支持 SpeedPak功能。如果简单的三维结构设计(装配体零件数 <1000个)或者有限元分析的话,采用独立家用显卡也能满足需求。但是独立家用显卡不能满足大型装配设计和大自由度有限元分析的需求。
(3)专业绘图显卡。
专业绘图显卡支持OpenGL全集指令,显示运算速度高,精度高,能满足各种大型装配设计和大自由度有限元分析的需求,建议用户采用通过SolidWorks认证的专业图形显卡,具体显卡型号可以登录SW官网查询。
(4)显卡故障诊断。
当经常出现显示黑块、花屏等软件崩溃等情况时,需要考虑是不是显卡问题,诊断的方法如下:
点击“开始”→ “ 程序 ” → “SolidWorks” → “SolidWorks工 具”→“SolidWorks RX”,启动SolidWorks RX诊断工具,点击“点击此处以软件OpenGL模式启动SolidWorks” 命令
启动SolidWorks后,如果故障排除,说明软件崩溃问题在显卡上,重新安装官方的驱动程序或者更换显卡就可以解决问题。 简单零部件设计(单一零件特征<200个,单一装配体 包含零件数<1000个)任务为主的计算机可以采用独立家用显卡或者入门级专业显卡。 复杂零件、大型装配、渲染、动画和有限元分析等任务的计算机,推荐采用中高级专业显卡,任务越繁重,需要显卡的档次越高级。
工作站级别的专业显卡当中SolidWorks只推荐使用NVIDIA Quadro系列显卡。由长时间的验证包括驱动的稳定性和性能因素,只支持和推荐使用NVIDI Quadro系列显卡。AMD虽然也有工作站级别的专业显卡可供选择,但是它们无法支持SolidWorks Visualize的渲染加速功能,所以推荐使用NVIDIA的专业显卡。 (推荐推荐推荐!没有广告费哈,我一个做sw的生怕别人说我卖电脑的,愁~)
推荐:使用NVIDIA Quadro P1000或者以上型号的显卡。
硬盘
在计算机的硬件中,最被忽视的硬件就是硬盘。对于简单的三维设计和分析而言,普通IDE或者SATA硬盘就可以满足需求,但是在处理大型装配体、复杂有限元分析、渲染和动画过程中,需要从硬盘存取海量数据,如果硬盘的数据传输率很低的话,将会大大影响运算的效率。
选用硬盘时,优先选择7200转以上的高速硬盘。具体到硬盘的种类,不同种类的硬盘性能也不相同,整体而言
SCSI硬盘>SAS硬盘>SATA硬盘>IDE硬盘
由于SCSI硬盘主要应用于企业级服务器,所以,对于工作站而言,优先选用1万转以上的SAS硬盘。 如果条件允许的情况下,采用RAID0以并联磁盘阵列方式来提高硬盘的读/写效率。RAID0代表了所有RAID级别中最高的存储性能。RAID 0提高存储性能的原理是把连续的数据分散到多个磁盘上并行存取。这样,系统有数据请求就可以被多个磁盘并行的执行,每个磁盘执行属于它自己的那部分数据请求。这种数据上的并行操作可以充分利 用总线的带宽,显著提高磁盘整体存取性能。例如,n块硬盘以并联方式组成RAID0磁盘阵列,磁盘的读/写速度可以提高n倍。
需要注意的是:RAID0磁盘阵列数据损坏的概率随硬盘数量而倍增,所以仅用于对性能需求高于数据安全性要求的图形工作站,不能应用于存储备份数据为主的服务器。
固态硬盘作为新兴的存储介质,这几年发展十分迅猛,读取速度和容量提升的同时,技术也越来越成熟,它具有存取速度快的特点,但是价格较为昂贵。
建议搭配机械硬盘使用,一块固态硬盘分成两个分区,一个分区用于系统分区,一个分区用于存放准备分析计算的临时数据,机械硬盘用于存放计算完成后的数据备份。
在预算可以的情况下我们推荐至少在系统和SolidWorks主程序位置使用固态硬盘,这样可以使SolidWorks的运行能行至少提高25-30%
推荐:1个高速的固态硬盘安装系统和SolidWorks程序+一个传统的7200转的机械硬盘作为存储。
操作系统
从SolidWorks 2015开始,SolidWorks只支持64位操作系统了,我们现在建议使用Windows 10专业版本或者企业版本。虽然现在Windows 7还是支持的,但是微软会在2020年结束对Windows 7的支持,所以很有可能SolidWorks也会在2020年停止对于Windows 7系统的支持。
虽然现在SolidWorks没有明确表明会取消对Windows 7的支持,但是希望可以和微软保持相同的时间线。不建议使用Windows 8.1系统,SolidWorks 2018是最后一个支持Windows 8.1的SolidWorks版本。
推荐:Windows 10专业版或者企业版(64Bit)
显示器
显示器并不影响三维机构设计和有限元分析的速度,但是对操作者的体验影响比较大。对于机械类三维设计和有限元分析为主要任务的计算机而言,显示器越大越好(废话),其他的性能指数要求并不高(有渲染和动画需求的除外)。
如果购买一个新的显示器,建议选择分辨率为1920×1080,最小尺寸为21.5寸的显示器。
请注意如果分辨率超过1920×1080(比如4K显示屏)会在SolidWorks 2018中得到更好的显示支持,同时如果使用更高分辨率的显示后不建议使用小于27寸的大小。
对于笔记本来说建议使用15.6-17.3寸分辨率为1920×1080的规格。低分辨率意味着更少的绘图区域空间和界面。对于笔记本来说我们不建议使用4K显示屏,对于15-17寸的屏幕来说,1920×1080是最合适的显示分辨率,可以得到最合适的界面及工具按键大小。
计算机硬件瓶颈的判断
可以使用以下方法分析系统瓶颈,有针对性地升级计算机系统。
(1)在SolidWorks使用过程中启动Windows任务管理器,在性能页,如果CPU的占用率经常在100%,那么系统瓶颈就在CPU或显卡,建议升级CPU或显卡;如果系统物理内存大部分被占用,虚拟内存使用量又很大,操作过程中硬盘灯频繁闪烁,这说明系统瓶颈在内存,建议扩大内存。
(2)使用SolidWorks RX(性能诊断)工具测试您的计算机系统是否满足SolidWorks的需求,该工具得出更加详细的诊断结果和建议。
(3)使用SolidWorks工具→SolidWorks性能测试工具,对计算机性能进行测试。通过对比不同计算机的测试结果,可以为选购计算机或硬件提供参考依据。
二、Dell工作站性能指数分析及对比推荐
性能指数图示:
如上图所示,图示图标数量越多则表示其这方面的性能越强,反之则相反。

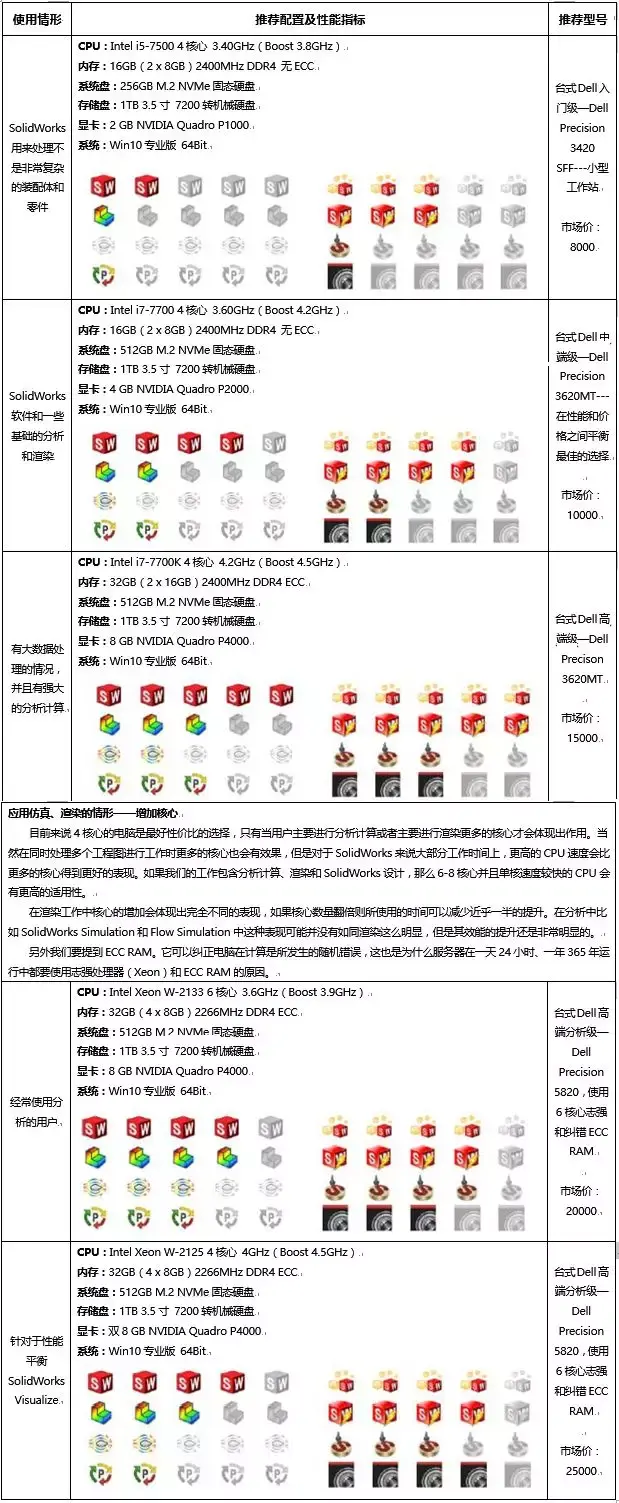

我会对现在一些主流配置的Dell工作站做性能指数推荐,以便可以根据实际的使用用途来挑选合适的硬件型号。
2020年6月2日更新

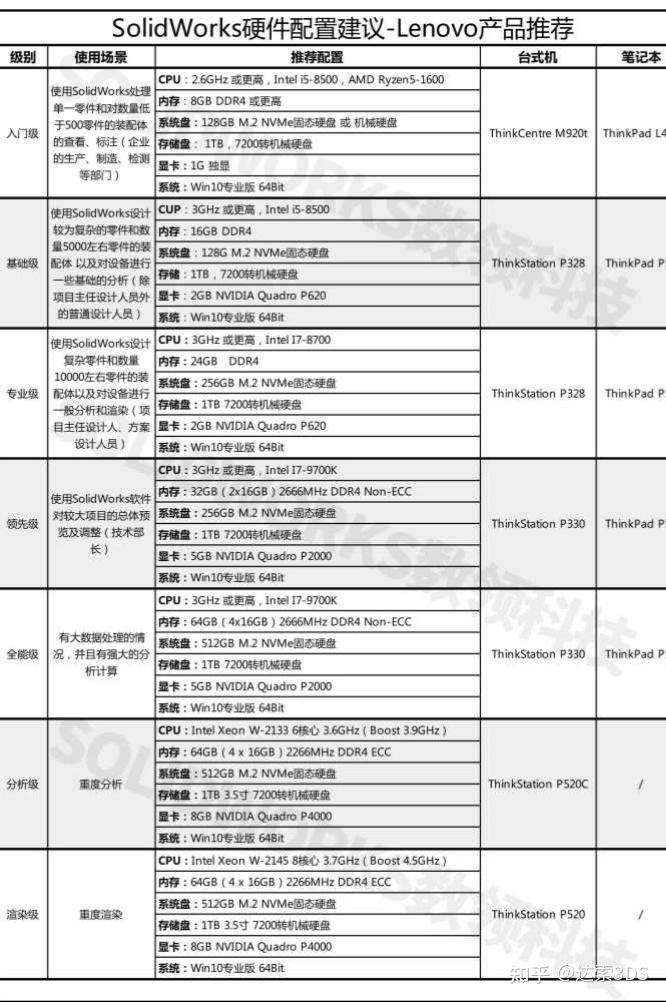

既然有Dell的推荐,又整理了一份Lenovo联想的推荐清单。
