EPLAN 电气设计

EPLAN

电控/流体/液压/工艺规划工业软件解决方案

公司介绍

EPLAN 隶属于所有者经营的 Friedhelm Loh 集团，该集团拥有 18 个生产基地和 78 个国际子公司。

EPLAN 提供优化产品开发流程的软件解决方案、服务和综合概念。他们利用专业的 CAD/CAE 解决方案优化各行业公司的流程。

根据个别客户的要求，EPLAN 提供标准化流程实施、CAx 系统安装以及将 EPLAN 软件解决方案顺利集成到公司 IT/PLM 系统环境中的服务。

多样化的 EPLAN 培训计划支持客户有效地利用知识并可持续地发展知识。

EPLAN 在全球开发和销售 17 种语言的 EPLAN 软件专家系统，这些系统通过 EPLAN 平台相互连接，在数据、功能和工作流程方面保持一致。

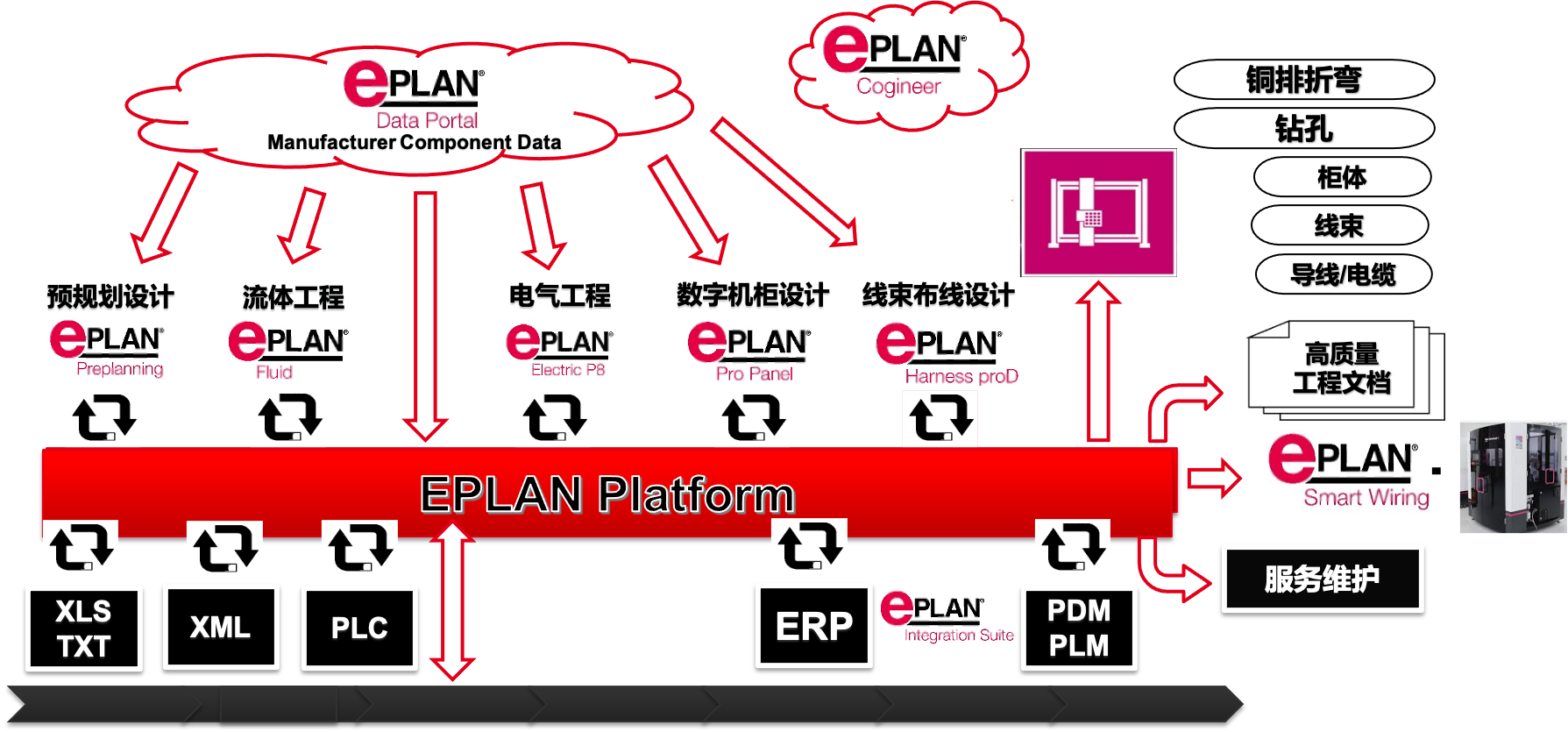

EPLAN 平台连接了电气工程、流体动力工程、EI&C 工程以及控制柜制造等各个工程学科的专家系统。所有应用程序都配备相同的基本数据和功能，支持高水平的项目质量和机电一体化工作方法。

基于网络的集成数据平台，用于提供来自市场领先组件制造商的 EPLAN 兼容设备数据，以便直接在 EPLAN 软件解决方案中使用。

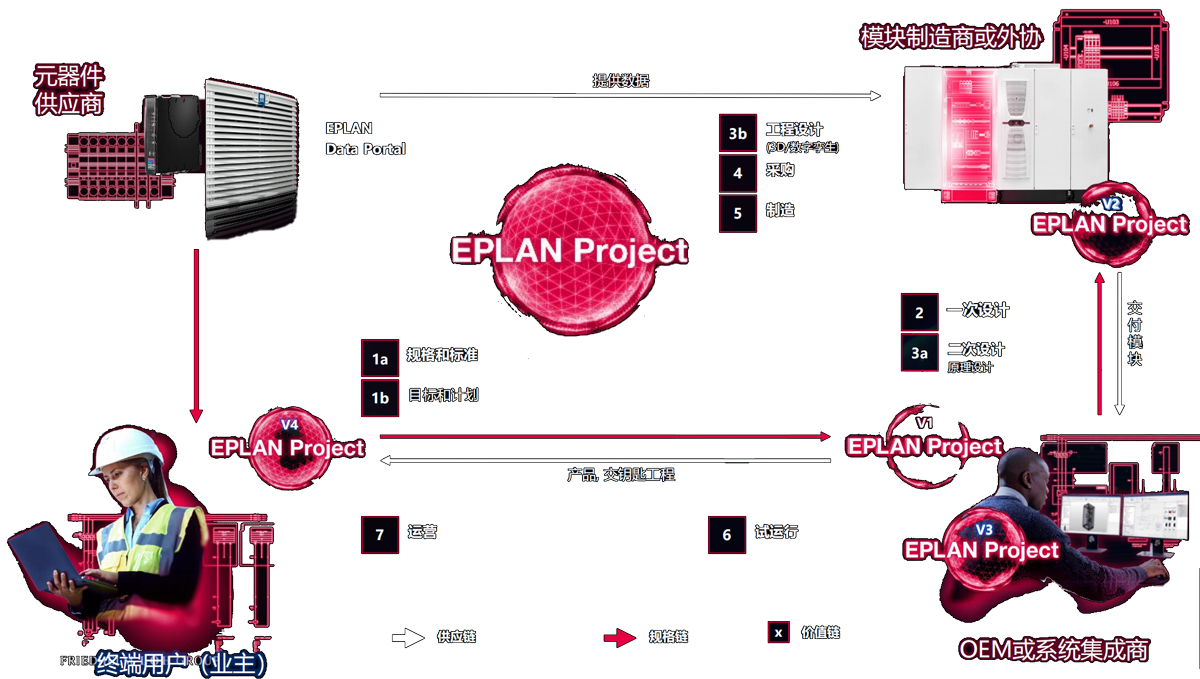

工业自动化生态系统

EPLAN的平台其实可以覆盖某一产品的全生命周期，除了报废。

前期方案规划设计，比如出报价，算我们的成本。EPLAN有一个产品叫Proplaning。

我们现在很多设计是朝着我们的机电液一体化进行设计，所以同一个平台可以兼顾流体图和电气图的关联。在一幅图上绘制电气控制流体阀的功能。

详细设计完成之后，我们需要进行工艺设计。这个时候就选择盘柜设计的ProPanel 和线束设计的Harness proD。

设计效率是取决于我们数据的复用性的，标准化越高，设计的复用率就越高，设计效率就会很高。

在制造商预制率越高，我们的工艺装配效率就会越高。

在制造端，EPLAN还有一个可视化接线工具，他可以大大降低对接线人员经验和技能的要求。他会以图形化的方式对需要的线进行显示。

EPLAN 高效数字化平台

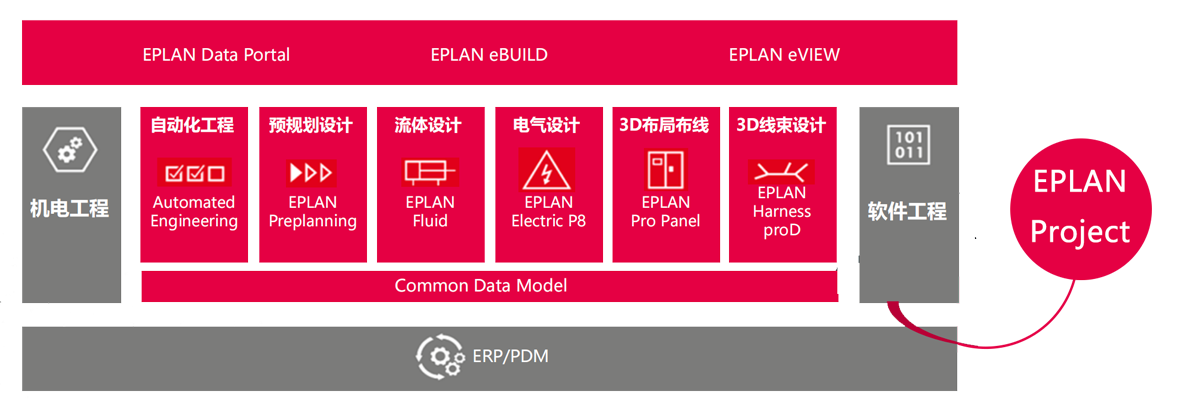

将所有 EPLAN 解决方案相互连接电气流体工艺工程 3D箱柜线束
基于唯一数据源的项目数据
及时传递设计的修改和变更
支持云平台扩展
基于云可以随时随地安全访问EPLAN 项目及相关数据

EPLAN 数字化平台——多学科高效工程解决方案平台

EPLAN Cloud在中国有一个单独的服务器，并且在欧洲有另一台服务器。

云平台的优势：

在哪都可以用
立刻就能用，你不需要安装，打开浏览器就可以用
全球协同，客户不需要维护成本
自动更新，同步使用
用户集中管理

为什么要做：

1.关注客户：通过走访很多客户工程各阶段的需求，云解决方案是高效便捷的一种方式，云解决方案旨在支持客户整个工程阶段

2.关注数据：项目数据、元件信息、配置数据放置在云端，用户可以在世界任何地方访问到这些数据

3.关注未来：云解决方法是一个趋势，用户可以提前感受云端产品的优势

用户可以借助EPLAN eBUILD创建个人模板库，以便在EPLAN云环境中供员工和同事重复使用。

完整版eBUILD由两个功能区组成：Designer及Project Builder。

用户将根据EPLAN宏技术在Designer中创建个人模板库。模板库创建完成之后，用户可以随时在Project Builder中重复使用该库，只需要简单的点选就可以创建原理图。

借助EPLAN eVIEW Free，用户可以大幅度推进工程设计审核流程数字化。eVIEW可以实现随时随地协同工作，这意味着用户不再受地域限制，可随心查看浏览器中的项目数据，并通过在线编辑功能对项目数据进行批注。

EPLAN eMANAGE 是一款方便用户与他人进行跨项目和跨地域协作的云应用程序。eMANAGE可以帮助用户跨团队和跨企业在安全的云环境中与其他的同事分享EPLAN项目，该解决方案在很大程度上解决了企业数据共享的难题。

EPLAN 平台简介

EPLAN Pre Planning

✅项目预规划设计与预报价
工程机械项目快速完成报价与布局图纸｜
工艺流程图 P&ID 设计电气、仪表协同设计、以及快速出图

✅招投标部门
多种方案预案准备｜快速确认项目方案｜快速自动核算成本

✅项目管理部门
结合报价方案编制规划方案｜下发技术要求

✅工程设计部门
细化主要技术方案｜明确主工艺方案、控制方案等

EPLAN Pre Planning 设计过程

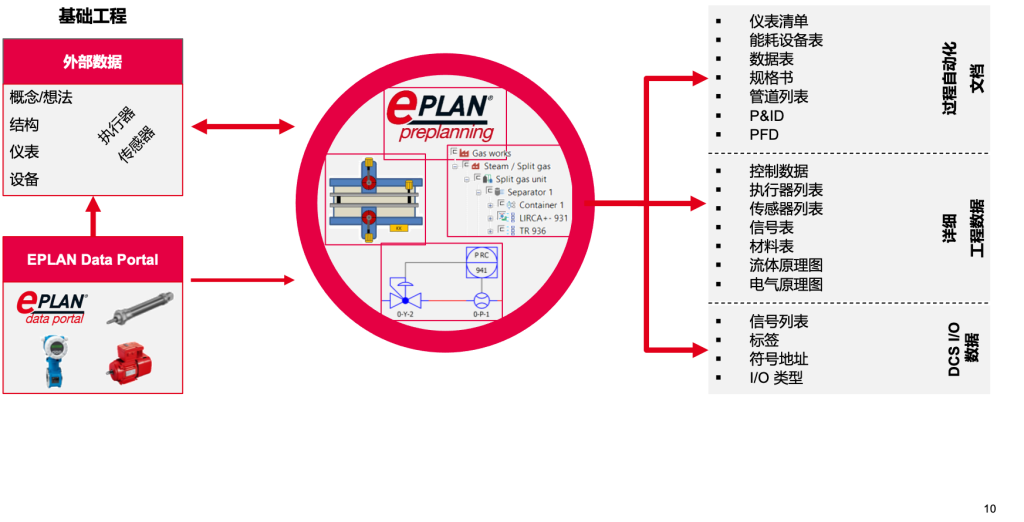

EPLAN Pre Planning是应用于仪表自控，过程设计
工程的设计和管理软件。从符合工艺要求的P&ID的
图纸的绘制，根据具体情况的仪表选择，仪表回路
图、规格书和安装图的生成，实现了一个完整的自
动化仪表过程检测和控制系统。协同EPLAN Fluid
流体设计、EPLAN Electric P8电气设计软件，可
实现跨专业的无缝设计整合。

EPLAN Fluid

液压、气动、冷却和符合润滑要求的液压系统设计

✅用于设计和自动编制液压、气动、冷却、润滑系统原理图
工程图纸完全兼容国际标准，
比如 ISO 1219 或 IEC81346
2D流体原理图、3D安装布局，
自动生成管理/管道列表和液压软管清单

✅支持配置设计

✅快速生成各种需要的技术文档

✅集成电气和流体工程原理图，实现数据共享和交互

EPLAN Fluid 设计过程

EPLAN Fluid是面向液
压、气动、冷却和润滑
系统设计的软件。

EPLAN Fluid可以单独使
用，也可以作为EPLAN
Electric P8的附加功能
模块，实现两个产品之
间的无缝整合，使液压
动力系统设计中的机械
元件和EPLAN Electric
P8设计中对应的电气元
件实现交互参考。

EPLAN Electric P8 电气原理设计

数字化二维原理图设计工具

✅快速重用：宏变量技术，基于配置
✅自动化设计方案：从上游流程导入电气相关数据
✅灵活：面向图形亦面向对象
✅极速：高性能批量处理，自动化工具，自动检查工具，
45种报表……
✅在电气、流体、仪表与箱柜仿真间的跨学科的工程设计

EPLAN Electric P8 设计过程

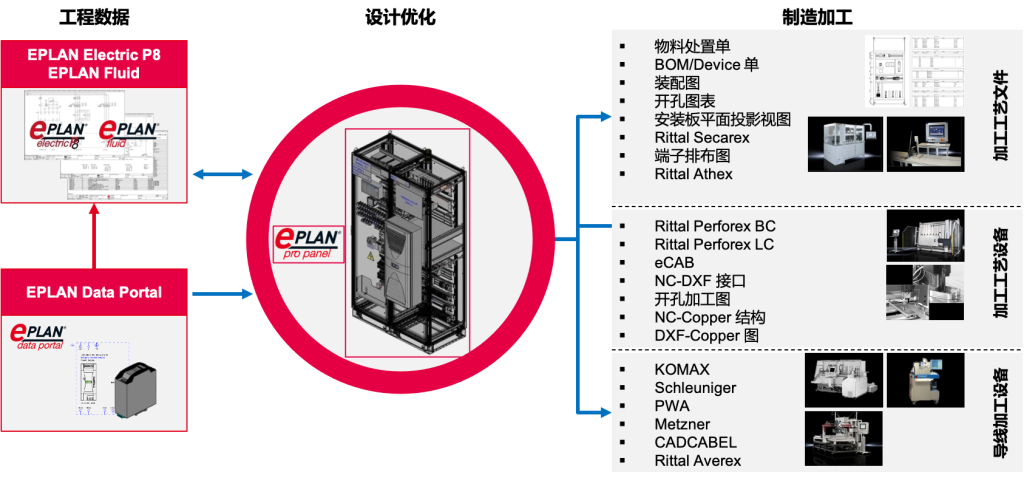

EPLAN Pro Panel 3D环境的箱柜设计

✅无缝获取 P8 数据进行2D/3D机柜布局设计；
✅自动柜内布线；

✅完成机柜生产及工艺所需的5大类信息
− 3D元器件摆放布局
− 线缆的布线长度和走向
− 钻孔NC数据
（孔位置，孔加工方式（螺纹，攻丝）等）
− 线缆加工信息
（接线源和目标，线长，编号，压接线鼻子加工）
− 软铜排设计信息

✅智能制造设备数据无缝集成

✅三维可视化电气SOP作业指导

EPLAN Pro Panel 设计过程

EPLAN Harness proD 3D环境的线束设计

✅3D、2D电缆和线束的高效设计和文档编制
✅3D/2D线束工程设计
✅可通过快速原型开始项目设计
✅支持几乎所有3D/2D格式模型/图纸导入
✅直接导入现有CAE设计工具的连接信息
✅基于3D线束设计，自动生成钉板图
✅线束设计工艺检查

EPLAN Harness proD 设计过程

EPLAN Cable proD

基于Eplan P8 实现线束的数字化布局。

Smart Production Collection 智能生产套件

EPLAN Smart Wiring

EPLAN Smart Mounting

简单一致的用户界面

▪ 培训成本低

▪ 员工上手快

生产过程全局总览

▪ 仪表盘总览所有Apps

▪ 状态报告包含所有生产阶段

安装维护便捷

▪ 仅需服务器端安装应用程序

▪ 客户端使用浏览器即可

▪ 平板分辨率大于1280*800即可

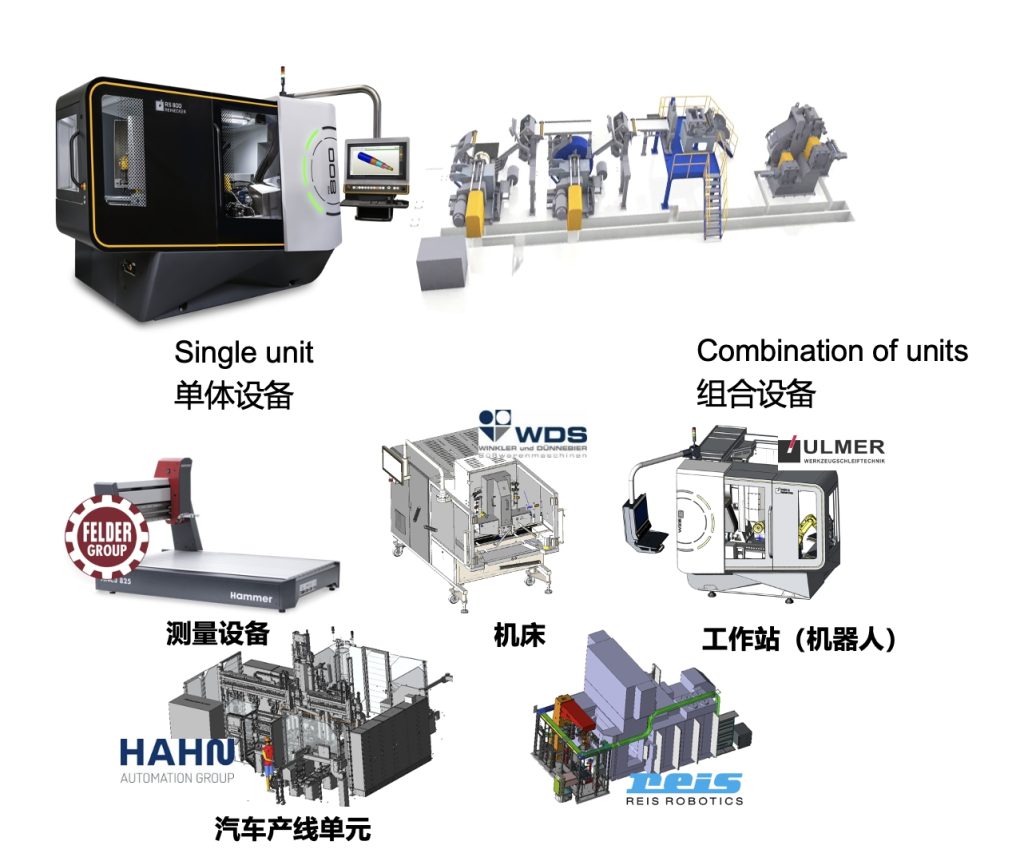

自动化的工程设计

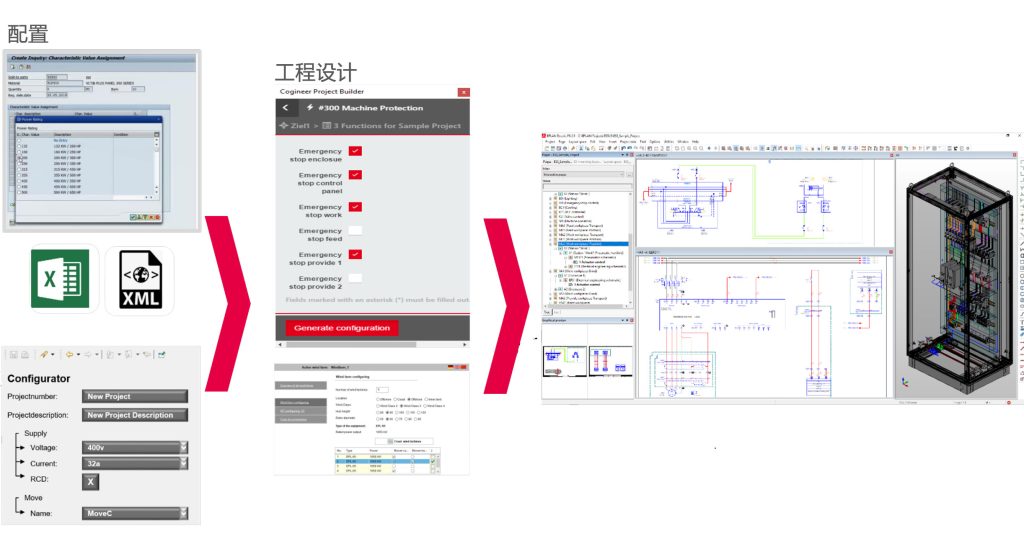

EPLAN自动化工程使您能够一键自动生成图纸及相关文档：从EPLAN平台中的配置到跨部门的自动化工程过程。

EPLAN eBUILD

EPLAN Cogineer

EPLAN ERP/PDM 集成套件

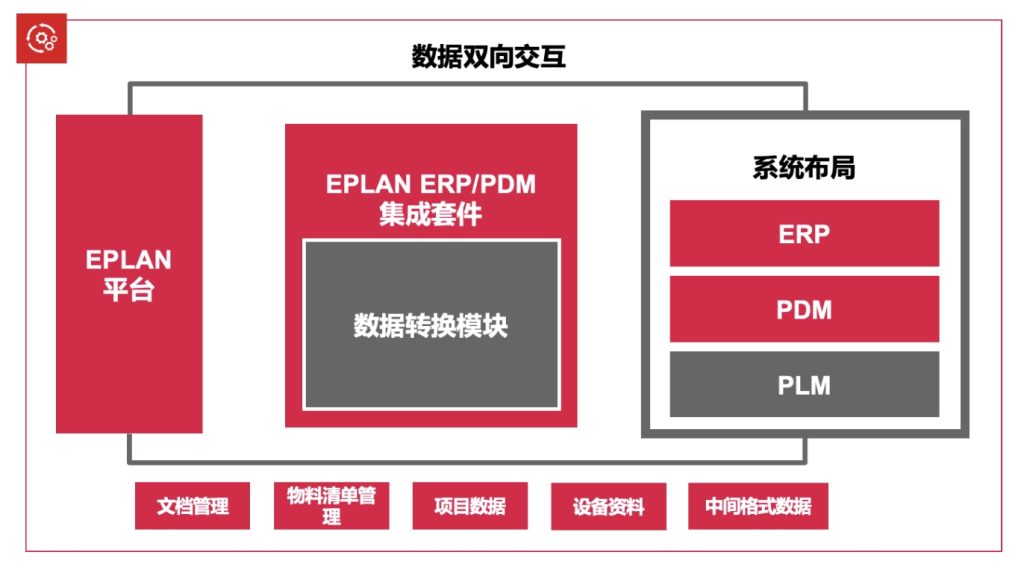

将 EPLAN 与主流的ERP、PDM和PLM集成, 助力企业架构全面集成互联的IT管理环境。
打破机械/电气/控制研发的壁垒，构建完整数字化IT系统

帮助企业实现文档管理，BOM管理，设计流程管理

支持项目元数据，元器件元数据，中间格式数据的传输和管理

EPLAN Cloud简介

EPLAN CLOUD 开放的基于云的系统与服务

开放的、基于云的系统将数据和项目、学科知识以及工程师汇集到一个独特的全球网络平台中。

包括:

EPLAN Data Portal

EPLAN eVIEW

EPLAN eBUILD

EPLAN eMANAGE

EPLAN Data Portal

▪ 可在线获取元器件制造商发布的高质量产品手册与设计数据

▪ 与EPLAN平台完全整合，通过拖拽的方式使用

▪ 300+家供应商，100+万个部件

▪ 部件的查找和筛选功能简单易用

▪ 部件包含安装尺寸数据、符号宏、图片、用户手册等

接线图（用于绘制原理图）

外形图（用于布置安装板）

3D模型（用于3D布局）

工艺信息（用于3D布线）

钻孔样式（用于手动或自动加工板材）

产品文档

Data Portal 有341个制造商、130万数据，目前有32.5万用户。

EPLAN Data Portal使您能够直接、在线地访问来自众多世界著名元器件企业的高质量的产品目录及数据。

对于电气设计，基础知识是很重要的。如何保证基础数据的完整、正确、实时都可以在Data Portal上找到。

EPLAN eVIEW

通过使用 EPLAN eVIEW，让EPLAN项目迈入云时代.
用户可以直接通过浏览器在云端共享、评论和用红线直接批注项目。

EPLAN eMANAGE Free

EPLAN eMANAGE Free是免费的、基于云的跨项目协作平台。
用户可以从EPLAN平台或互联网浏览器轻松上传项目。

eMANAGE方便用户与他人进行跨项目和跨地域协作的云应用程序。eMANAGE可以帮助用户跨团队和跨企业在安全的云环境中与你的伙伴分享EPLAN项目，该解决方案在很大程度上解决了企业数据共享的难题。想象一下，在设计团队完成原理图设计的几分钟后，下游的生产制造部门就可以实时拿到最新的设计图纸，是不是十分的方便快捷。

eMANAGE有一个很好的功能是可进行项目新老版本的转化。
