达索系统基于3DEXPERIENCE平台的SPDM仿真管理平台是针对仿真和试验数据及流程管理的系统化整体解决方案。通过整合企业的验证目标、验证业务流程、验证输入、验证工具、标准规范、验证输出，实现企业验证数据的单一数据源管理以及仿真、试验与产品设计的有效协同，从而提升研发效率，降低研发成本。

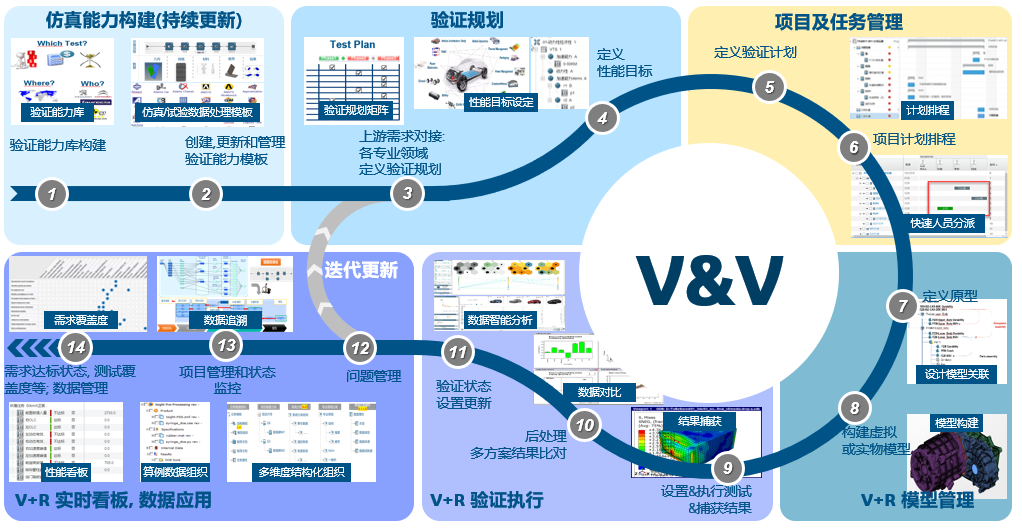

SPDM的主要功能包括：

  • 性能验证闭环管理。实现性能目标的定义，验证，结果的闭环管理。

  • 验证任务管理。实现验证任务的定义、分配、执行、监控和结果管理。

  • 验证数据管理。实现仿真/试验数据的统一存储和管理。

  • 流程自动化。基于组件，拖拉方式快速构建自动化流程。

  • 多学科优化。提供DOE试验设计、近似模型、最优化算法、蒙特卡罗等多种高效优化算法。以及XGBoot、Scikit-learn等AI人工智能算法。

  • 能力库管理。实现仿真性能指标库、任务模版库、仿真模型库等的管理。

  • 工具集成。支持集成Abaqus、CST、 Nastran、Ansys、StarCCM+等各种工具

  • HPC/PDM等系统集成。



SPDM的2025新版本已经正式发布，下面介绍一些比较重要的新功能和增强。



01  流程自动化功能更新

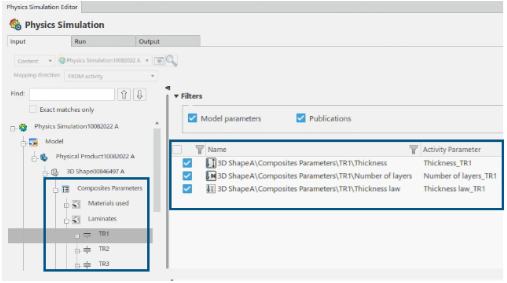

  • 支持复材铺层参数的解析

在Model Parameters adapter 和 the Physics Simulation adapter, 可以使⽤在复合材料应⽤程序中创建的复材参数（例如铺层⽅向和厚度）作为更精确的设计优化的输⼊。

优点：可以更轻松地管理数据交换并使参数变化进行设计优化

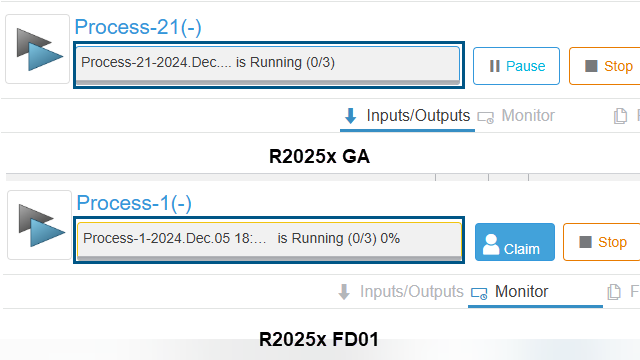

  • 支持百分比显示流程运行进程

在仿真作业运行时，可以更清晰的查看完成百分比。除了早期版本中提供的迭代次数信息外，应⽤程序还会显⽰此值。

优点：直观了解进度，同时提⾼整个3DEXPERIENCE 平台的⼀致性。

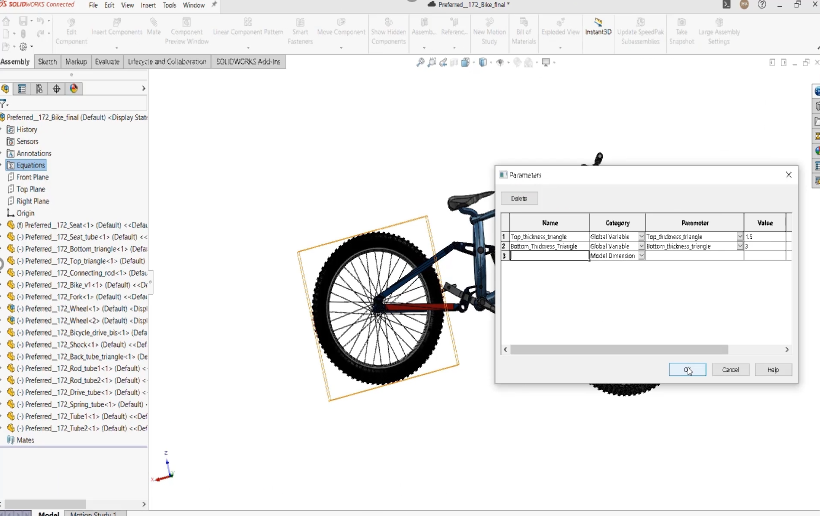

  • 支持更新 SolidWorks/NX 参数值

可以在 Optimization Process Composer 中配置适配器时更新SolidWorks、NX 模型的参数值。在早期版本中，必须在 SolidWorks、NX 客⼾端中更新这些值。

优点：在适配器中更新SolidWorks、NX设计参数更加容易且快捷。

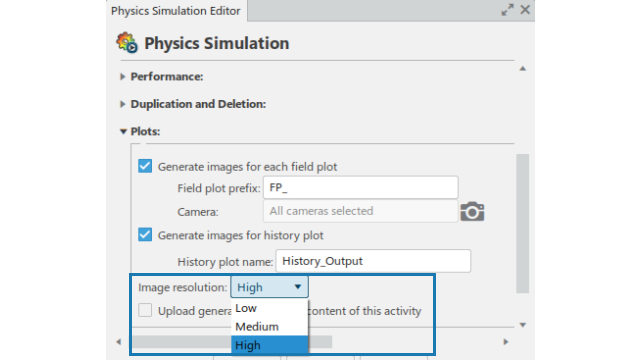

  • 支持多种物理仿真结果的图像质量设置

可以为物理仿真结果选择⾼、中或低分辨率

优点：可以减少存储空间并缩短⼤型仿真的处理时间。

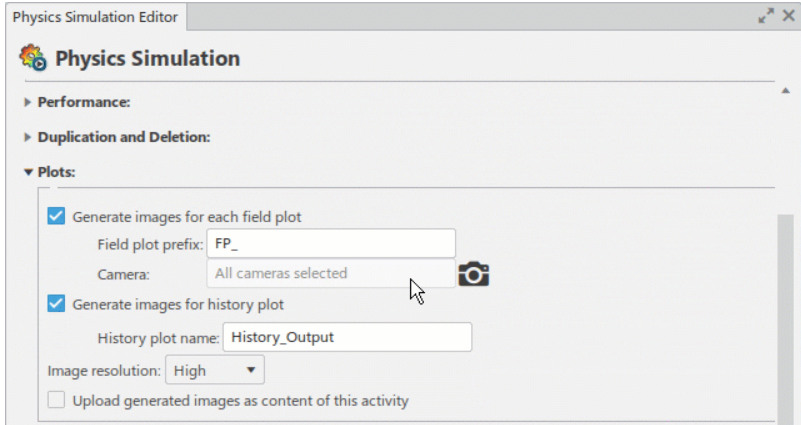

  • 支持自动截图视图位置设置

在配置物理仿真适配器和⽣成仿真图适配器时直接选择多个摄像机视图，⽽不必在⽂本编辑器中输⼊摄像机名称。

优点：可以快速选择所需的摄像机视图并提⾼仿真过程的效率。

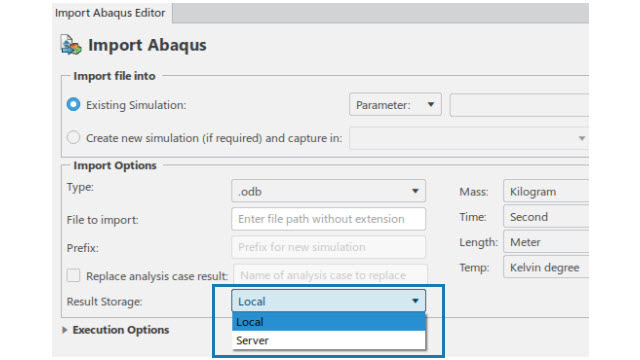

  •  支持本地保存重要结果

通过 Abaqus 、Nastran 、SIM 适配器组件导入文件，可以把结果保存在本地

优点：通过将⼤型结果⽂件保存在本地⽬录中来提⾼计算和后处理性能。

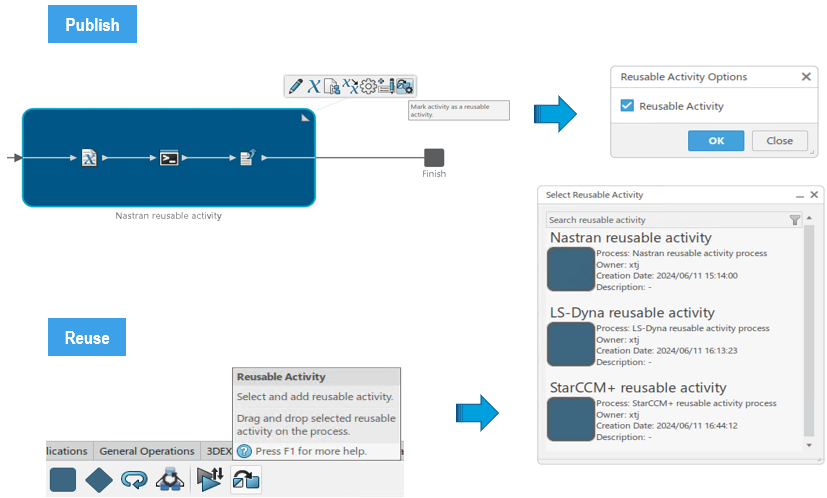

  •  支持工具集成配置活动可重用

可以标记配置活动为可重复使⽤，并在其它流程中复用它。

优点：

  • 可以快速配置需要多次重复使⽤相同活动的流程。

  • 可以构建企业内部第三方工具调用配置活动库。

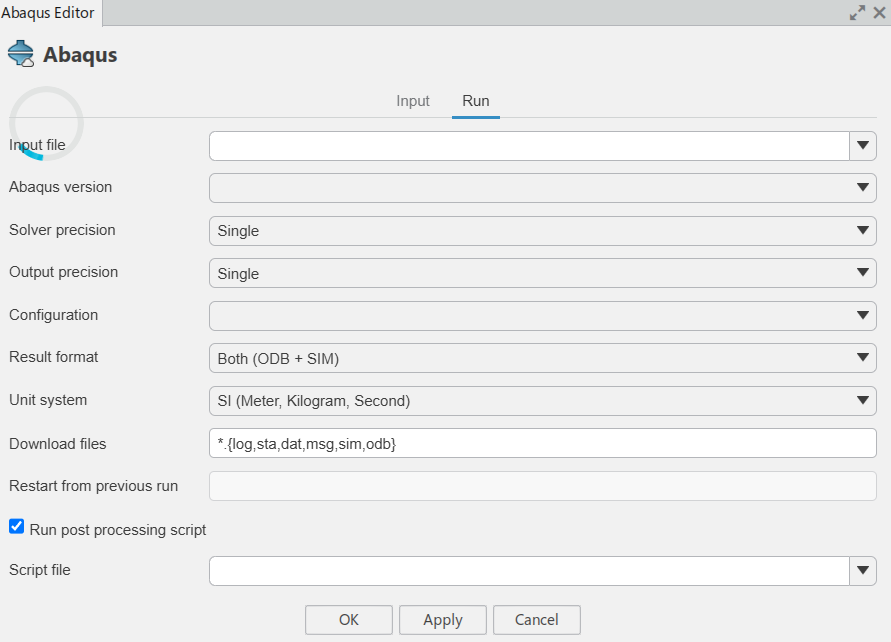

  • 在 Abaqus 适配器中使用后处理脚本

可以使用自定义脚本对 Abaqus 适配器生成的输出结果进行后处理。

优点：脚本能够对仿真结果执行仿真过程未定义的其他操作（例如将位移结果提取到文本文件中）

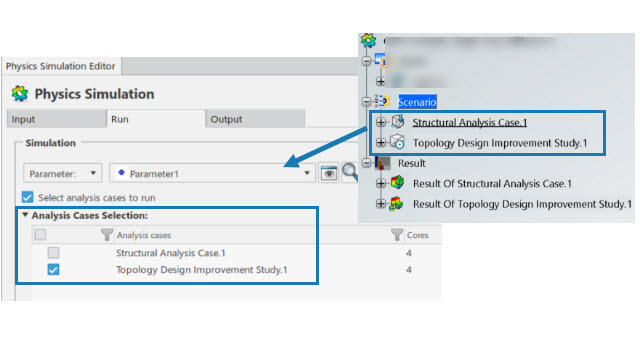

  • 使用物理仿真适配器运行非参数设计改进研究

可以使用物理仿真适配器来运行拓扑、形状、加强筋或尺寸优化研究。

优点：可以轻松自动化迭代设计过程以找到优化的设计。

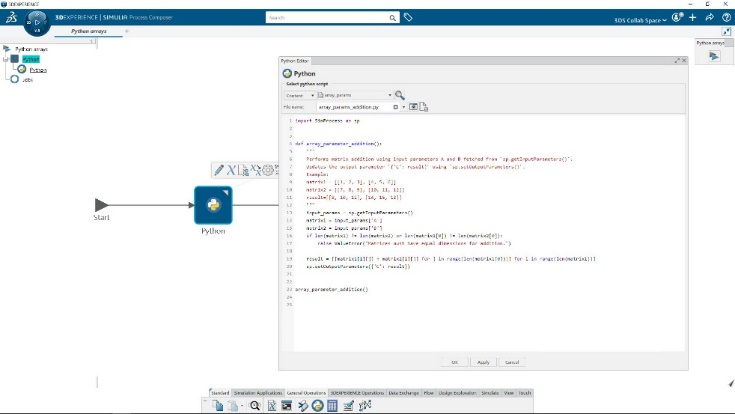

  • Python 脚本适配器

可以使用新的 Python 脚本适配器来运行 Python 脚本。

优点：支持原生Python  3.0，并支持添加第三方库。

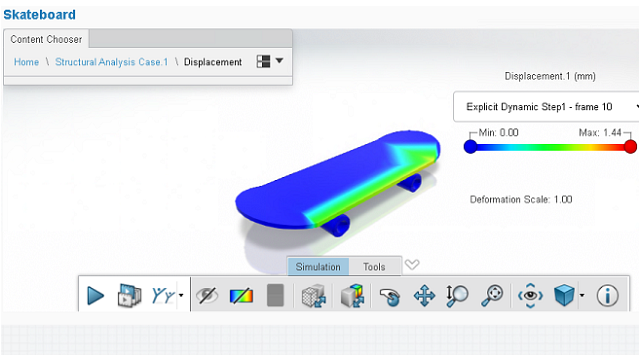

  • 支持自定义界面使用3DPlay 组件

可以通过添加使用 3DPlay 组件的 PLM 对象、2D 文件和 3D 文件来查看、修改和丰富仿真模板。

优点：在自定义模版中查看可视化 2D 和 3D 内容。



02 多学科优化功能更新

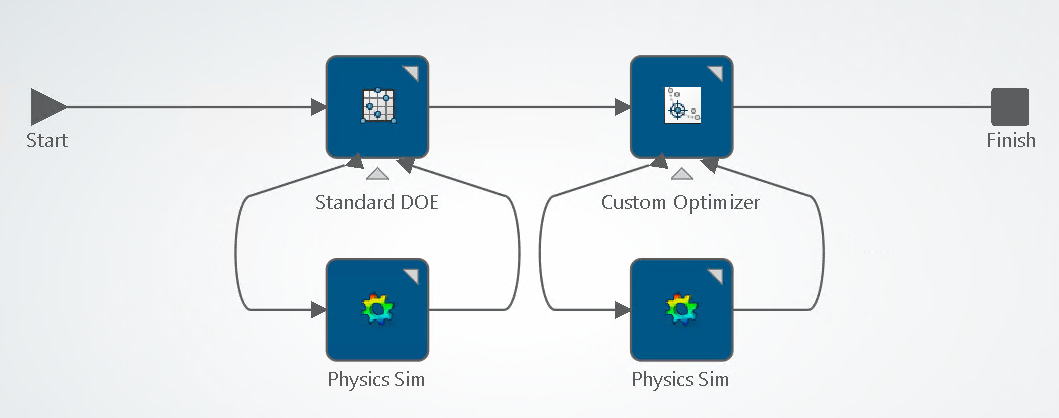

  • 提供SDK支持自定义组件或算法

    • 允许用户将自定义组件或算法添加到 Process Composer 和 Results Analytics 应用程序中

    • 基于 Python的JDK

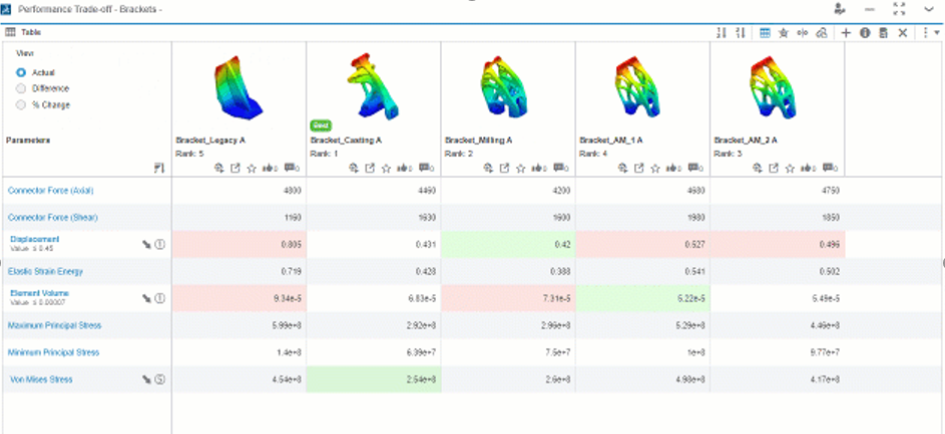

  • 权衡分析用户界面重新设计

权衡分析用户界面现在具有新的外观和视觉效果，从而提高了可用性。

优点：可以在整个设计探索应用程序套件中获得一致的用户体验。

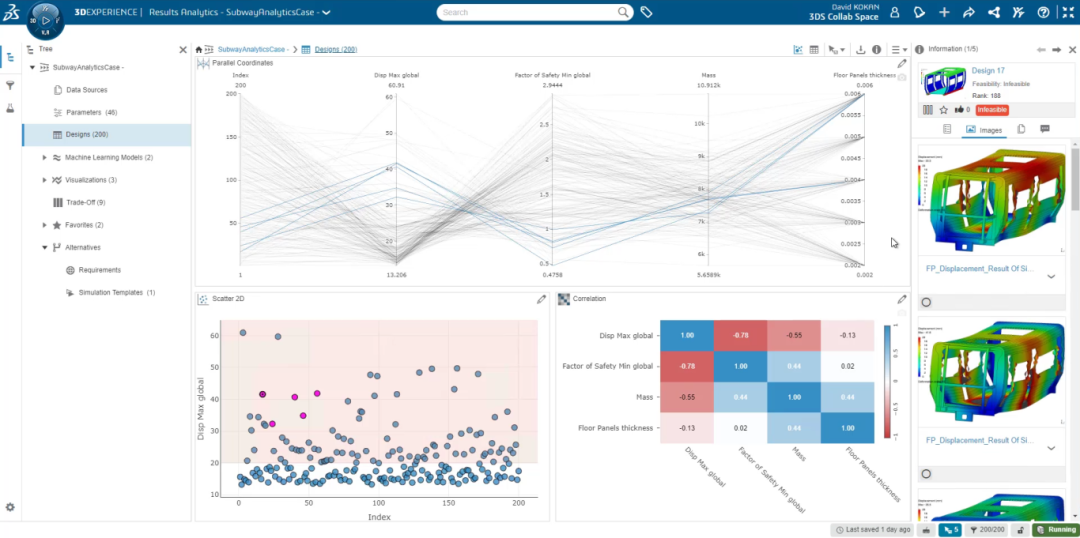

  • 结果分析用户界面更新

    • Widget 应用程序在 Web 浏览器中的 3DEXPERIENCE 仪表板中运行

    • 提供多种绘图功能，包括 2D/3D 散点图、3D 表面图、散点矩阵、直方图、累积频率图、平行坐标图等

    • 用于自动化所有结果分析功能的 Python API

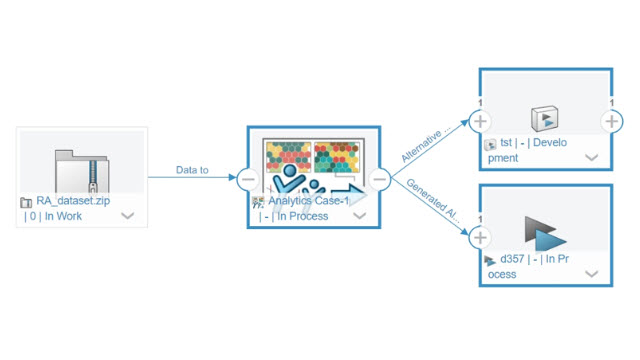

  • 结果分析数据可追溯到验证流程

可以使用关系应用程序查找与结果分析案例相关的验证流程或模板。

优点：可以快速了解流程或模板是如何关联的，并且可以更好地追溯结果分析生成的流程方案。



03 性能验证闭环管理功能更新

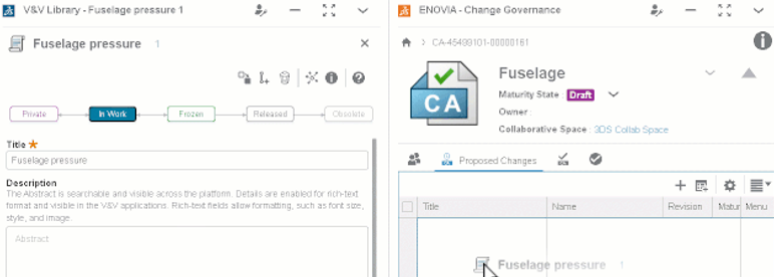

  • 支持测试脚本的变更管理

支持通过变更管理功能跟踪对测试脚本所做的更改。

优点：更容易跟踪设计之间的变化。
