达索系统3DEXPERIENCE CATIA迎来了2023版本，在2023版本中根据用户的需求对复合材料设计制造相关功能进行了更新和增强。多种功能的更新不仅提升了复合材料产品的设计效率，也加速了复合材料产品制造。以下为2023版本功能更新的详细说明。

复合材料设计功能更新

从虚拟堆叠生成上表面（内型面）

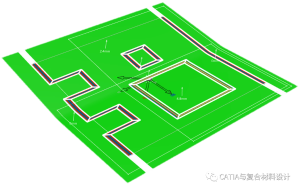

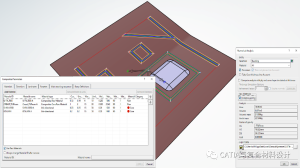

可以通过铺层参考曲面上的局部区域或者限定的区域自动计算等厚度区、创建连接线从而自动生成上表面（或者内型面）。对于包含零厚度区（没有进行铺层定义）的铺层设计依然可以自动生成上表面（或者为内型面）。

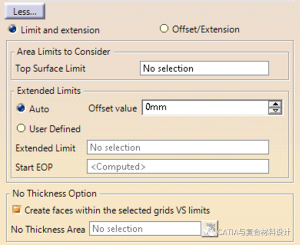

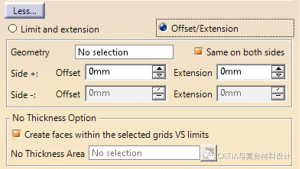

可以通过曲线偏移的方式对铺层的边界进行自动扩展从而自动生成扩展边界的上表面（或者内型面）。对于包含零厚度区（没有进行铺层定义）的铺层设计依然可以自动生成上表面（或者为内型面）。

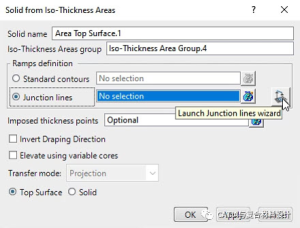

连接线创建向导集成到“通过等厚度区创建实体”功能中

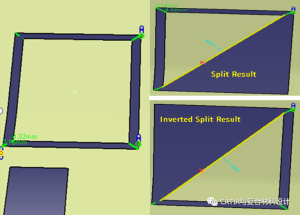

在“从等厚度区生成实体”的对话框中，可以直接运行连接线向导实现创建连接线或者编辑现有连接线。同时在该向导中还可以手动创建连接线来拆分等厚度区，以实现复杂的上表面（或者内型面）创建能力。

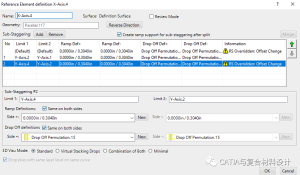

子交错分割功能增强

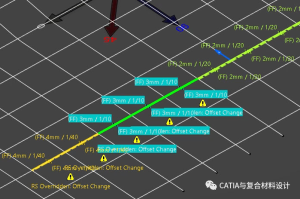

在使用网格法进行铺层创建时，进行局部过渡区定义时添加了“为拆分后的子交错创建斜坡支持”的新功能，并将显示子交错的局部覆盖信息。

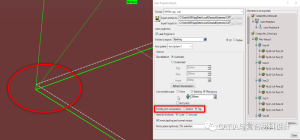

网格合并功能增强

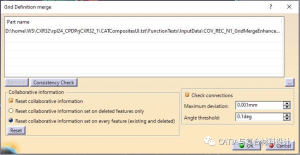

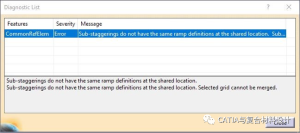

进行网格合并时能够从结构树中选择需要进行合并的网格模型。新的一致性检查功能，对需要进行合并的网格模型进行一致性检查，包括：验证重合边界处的斜坡定义并对不同的斜坡定义进行标记，考虑边界处的局部覆盖，对要合并的网格边界处连接进行检查等。

复合材料制造功能更新

复合材料零件的MBOM生成

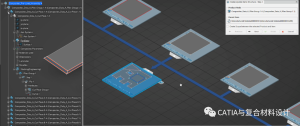

新的功能“Pre-cured Assembly”可以直接从设计模型中生成包含铺层组、夹芯、铺层以及料片的复合材料零件工艺装配模型。然后通过DELMIA中的制造计划生成关联的制造物料表，即MBOM。

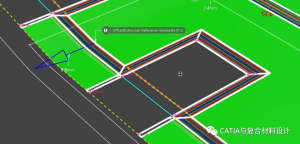

激光投影中新的导出选项

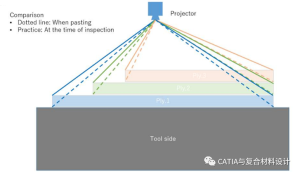

原有的导出命令仅支持底边导出，不支持考虑实体厚度的顶边导出（铺层/料片/夹芯）。新的功能可以选择铺层/料片/夹芯的顶部/底部边缘和导出，从而可以考虑实体厚度来可视化顶部或底部边缘。

复合材料原材料

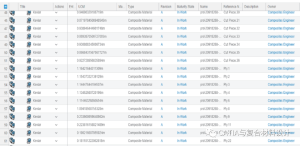

在进行铺层设计时支持复合材料的原材料材料类型，通过复合材料参数对话框中新的“Use Raw Materials”复选框选择和使用复合材料原材料。应用了原材料类型时，可以同步和生成使用的原材料数量。在数值分析对话框中添加了新命令“更新数量”，以显示原材料数量。原材料可以与 DELMIA 制造定义应用程序无缝集成以得到MBOM。
