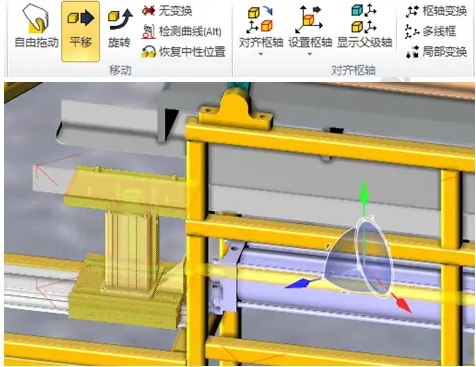

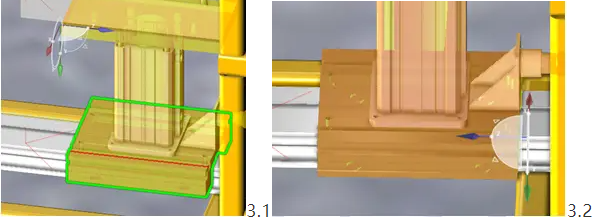

今天要跟大家分享一下枢轴的设置。枢轴,主要是方便控制旋转以及平移的方向。当如下图坐标方向不是想要的方向的时候,需要对齐枢轴或者设置新的枢轴。 1、 首选确保【检测曲线】打开,或者按快捷键Alt;2、 在对齐枢轴中,先打开枢轴变换模式,然后在对齐枢轴中可以选择四种对齐方式中的任意一种。3、 如下图,你可以选择检测出来的任意一条边线放置枢轴,枢轴设置成功,如下图3.2; 4、 设置新的枢轴与对齐枢轴的方式一样。 更多达索系统资讯,请关注百世慧科技。 11 月52021技术文章分类: 技术文章2021年11月5日标签: 3DVIA博客教大家用3dvia如何设置枢轴~教程枢轴设计文章导航历史的文章历史的文章:PRODUCT INTRODUCTION 产品介绍未来的文章未来的文章:3D工业设计,仿生设计蜜蜂在UG NX中使用自动生成技术进行钣金件展开图的优化与精度控制2024年9月29日在 PROE中通过创建自定义特征库来提高零件设计的重复利用效率2024年9月29日西门子NX支持复杂产品仿真,提高制造业研发效率2024年9月29日通过PTC Creo软件,打造从概念设计到制造的完整3D建模解决方案2024年9月29日使用UG NX波形曲线工具创建复杂三维曲面造型设计的流程与技巧2024年9月29日使用Creo和Windchill进行跨部门协作与版本控制2024年9月29日
